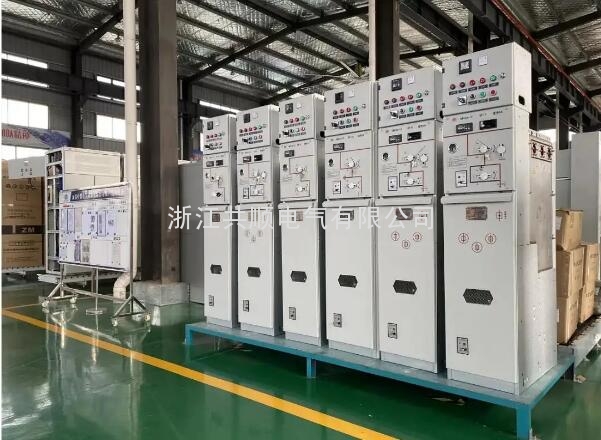

充气柜有两种，外观差别很大。一种是圆柱形结构，一种是柜式结构，前者很像高压GIS，后者很像常见的金属封闭开关设备。

　　简易圆形充气柜有三相室筒式和分相式两种结构。柜体采用铸铝合金和轧制钢板制成，西门子8DA10/8DB10型为铝单相分相式，阿海珐W1型为钢板三相腔筒式。平凯公司的40.5kV充气柜是简易铝分相器，平凯华明公司的40.5kV充气柜也是金属圆柱形分相器。

　　有许多不同类型的充气柜结构。最大的区别是有三个气室，两个气室，一个气室。母线、三位开关、真空断路器一次回路的布置可分为3型、1型、2型、2型、3型。准备好。他们中的大多数属于第一类，以及结构和技术特征。

　　与空气绝缘开关设备不同的是，空气绝缘开关设备的填充部件不是安装在抽屉内，而是安装在耐腐蚀的密封外壳内。或者断路器和三位开关也可以安装在两个独立的隔间中。操作机构和脱扣装置、辅助开关和电流、变压器和低压控制箱安装在气室外部。

　　关闭功能在真空断路器管上执行。真空中的距离只有10毫米。因为电弧电压很低，电弧旋转，接触焊很小。通过焊接固定在外壳壁上的波纹管，可以从外部启动开关。三位开关将摆动，断路器将轴向移动。执行机构采用弹簧执行机构，节省电机能量。存储的能量足够用于第二重合闸电路。

　　除了壳体的后壁，壳体的所有外壁，包括加强梁、紧固件和套筒，都是用激光自动焊接，向内拱起的防爆模盒焊接在壳体壁上。为了保证产品性能，提高竞争力，西门子形成了气体绝缘开关设备的四大核心工艺：钣金工艺、激光焊接工艺、树脂浇铸工艺和铜加工工艺。
