一、结构

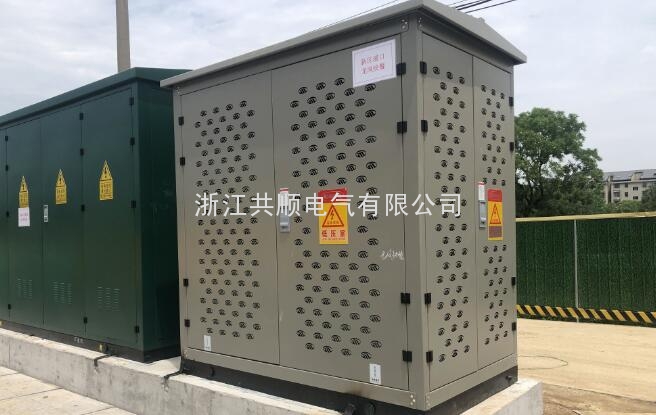

　　地埋式箱变主要由地埋式变压器和箱式户外开关设备组成。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。箱式户外开关设备为户外开关设备为一体的混合结构，安装在地面。箱体内部为户外高低压配电柜，具有占地少、不影响地面建筑设施等。

　　二、结构特点

　　地埋式箱变采用的地下式组合变压器具有以下特点：

　　(1)箱体采用不锈钢制作、全密封，防护等级达IP68，可浸入水中运行。

　　(2)高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式，运行更加安全。

　　(3)采用环烷基变压器油，确保具有良好的散热能力。

　　(4)可采用非晶合金铁心，节能效果显著。

　　(5)绝缘耐热等级高，环保。

　　(6)后备及插入式熔断器，给予变压器更安全的保护。

　　(7)负荷开关具有二、三、四位置形式，适用于多种供电系统。
